张丁可教授课题组在国际权威期刊《Sensors and Actuators B: Chemical》发表“钙钛矿湿度传感器”最新研究成果
2021年11月13日，光电功能材料重庆市重点实验室张丁可教授课题组继年初在国际权威期刊《Small》（JCR1区，TOP期刊，影响因子IF=13.218）上发表的采用一种新型环保的离子液体乙酸甲基铵（MAAc）作为溶剂，在空气中通过一步旋涂法制备高质量MAPbBr3钙钛矿型薄膜表现出超高稳定性和优异的ASE性能后，该团队在钙钛矿湿敏传感器件研究中又取得新的进展，相关研究成果“Real-timeand ultrasensitive humidity sensor based on lead-free Cs2SnCl6perovskites”以新莆京游戏大厅官方入口为第一单位和通讯单位在传感器领域的顶级期刊《Sensorsand Actuators B: Chemical》（JCR1区，TOP期刊，影响因子IF=7.46）上发表。新莆京游戏大厅官方入口皮明雨老师为第一作者，新莆京游戏大厅官方入口张丁可教授为第一通讯作者。

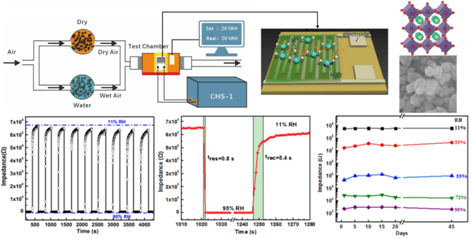

钙钛矿材料具有良好的环境敏感性，在传感器器件中具有很大的应用潜力。特别是湿度传感器被认为是金属卤化物钙钛矿的优点对其缺点的逆转。然而，铅的低稳定性和毒性是钙钛矿湿度传感器实际应用的主要障碍。针对以上问题，澳门新莆京游戏大厅版本光电功能材料重庆市重点实验室张丁可教授团队采用液相合成方法制备了Cs2SnCl6钙钛矿材料，这种无铅的钙钛矿材料有效的去除了传统钙钛矿材料的毒性，所制备的湿敏传感器表现了超高的灵敏度和响应速度，实现了实时室温湿度传感。基于该材料所制备的湿度传感器在相对湿度在11-95%范围具有2.2E6的超高阻抗变化，响应时间达到0.8s，在实时湿度检测方面具有很大的潜力。此外，该钙钛矿材料还展示出优异的稳定性。该成果为近年来该团队在传感器领域研究的一个新的突破，本工作为制备高性能实时湿度传感器提供了一种简单、经济、环保的方法，具有很大的开发价值。文章链接：https://doi.org/10.1016/j.snb.2021.131084
